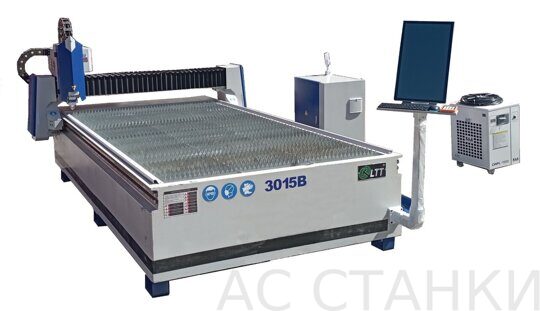

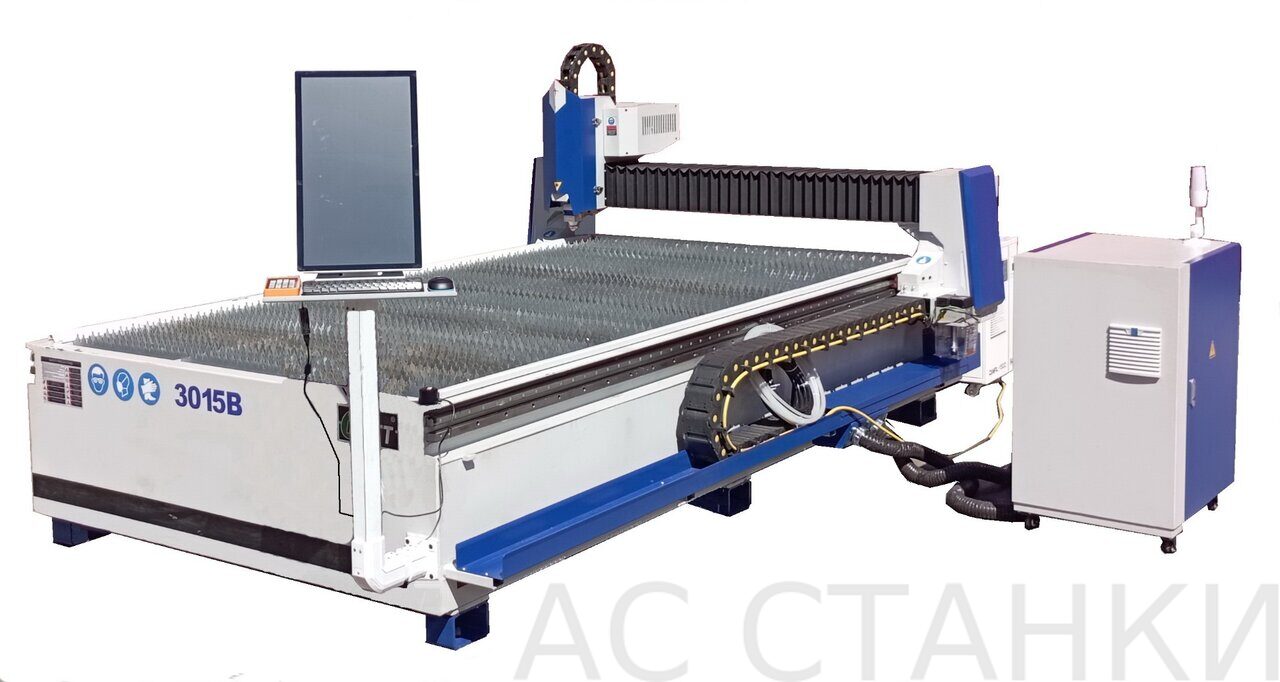

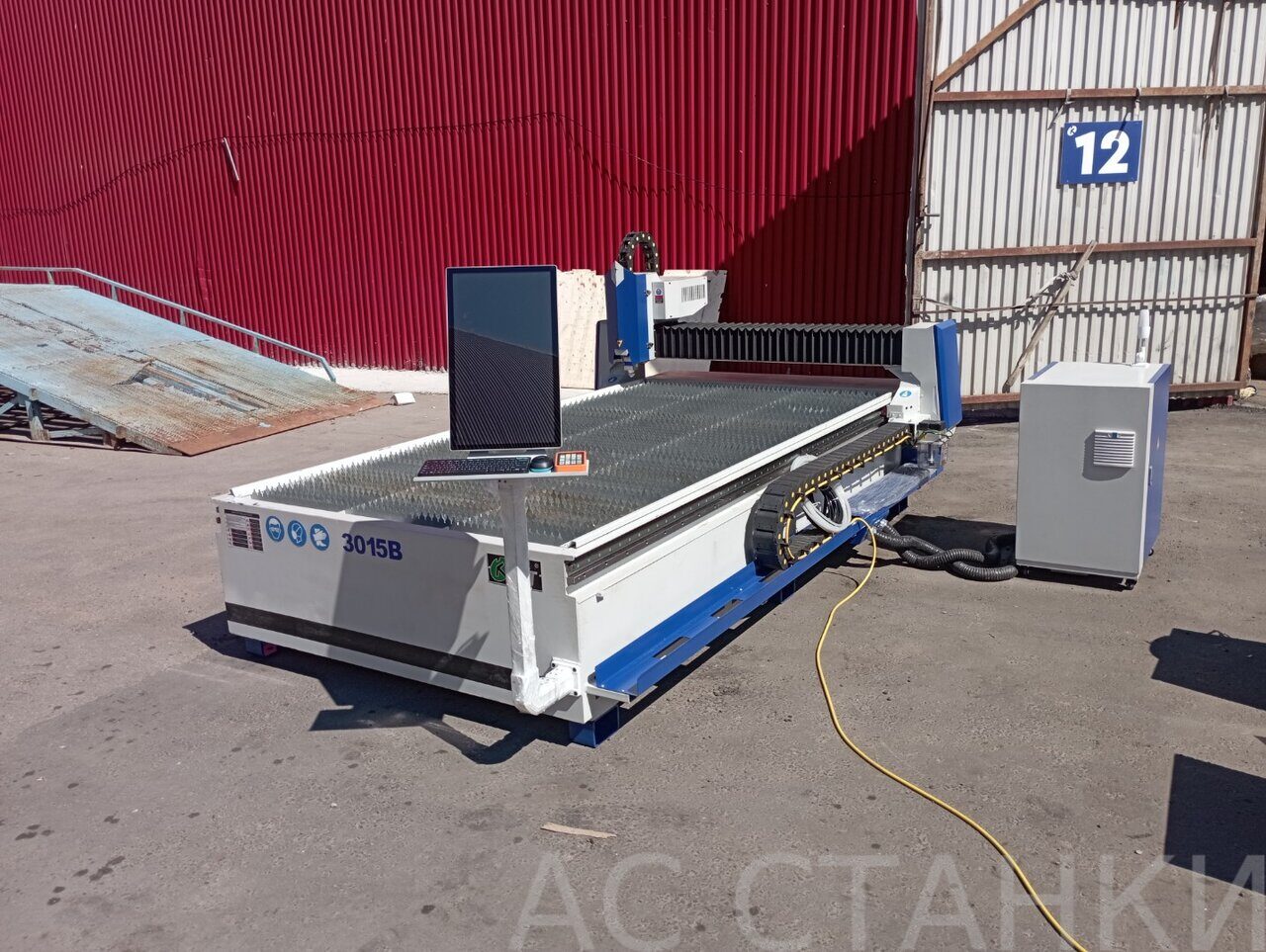

Комплекс предназначен для скоростной чистовой резки листовых металлов в автоматическом режиме: черных, нержавеющих, цветных и другие материалы.
В основе работы комплекса лежит технология генерации лазерного луча с помощью оптоволоконного резонатора.
- Высокая жесткость конструкции значительно уменьшает вибрацию при работе на максимальных скоростях.
- Данный станок лазерной резки обеспечивает высокую эффективность, точность и стабильность работы за счет применения качественных комплектующих/
- Оптоволоконный источник лазерного излучения, режущая голова с автофокусом.
- Открытый рабочий стол, простота в эксплуатации, занимает мало места.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Наименование |
Параметры |
|
Размер рабочего стола, мм |
3000 х 1500 |
|
Тип лазера |
Оптоволоконный |
|
Производитель источника лазера |
EverFoton |
|
Мощность лазера, Вт |
1500 |
|
Мощность чиллера, Bт |
1500 |
|
Максимальная толщина реза черного металла, мм |
14 |
|
Поддерживаемые графические форматы |
CAD，DXF |
|
Система управления |
Beijing |
|
Температура, ℃, |
0-40 |
|
Влажность, % |
≤ 80, без конденсата |
|
Тип привода |
Серводвигатель |
|
Точность позиционирования, мм |
±0.01/1000 |
|
Точность повторения, мм |
±0.03/1000 |
|
Максимальная скорость, м/мин |
30 |
|
Система смазки |
Автоматическая |
|
Напряжение питания |
380В/50Гц/60Гц |
|
Суммарная мощность, кВт |
11,5 |
|
Габаритный размер, мм |
2420х4850х1800 |
|
Транспортные габариты, м |
4,8х2,3х2,2 |
|
Вес, кг |
1800 |
Особенности:
Рабочий стол зубчато-ламелевый наиболее устойчив к прогоранию.

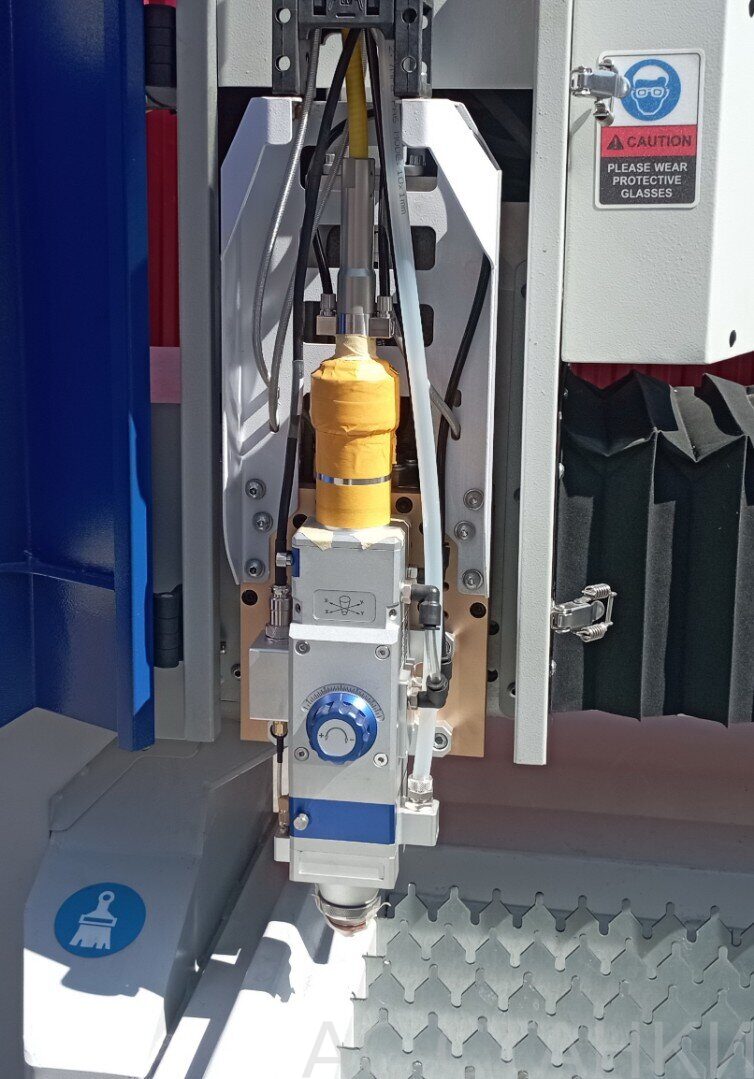

Режущая голова с автофокусом, датчик неровности листа, датчик анти-столкновения.

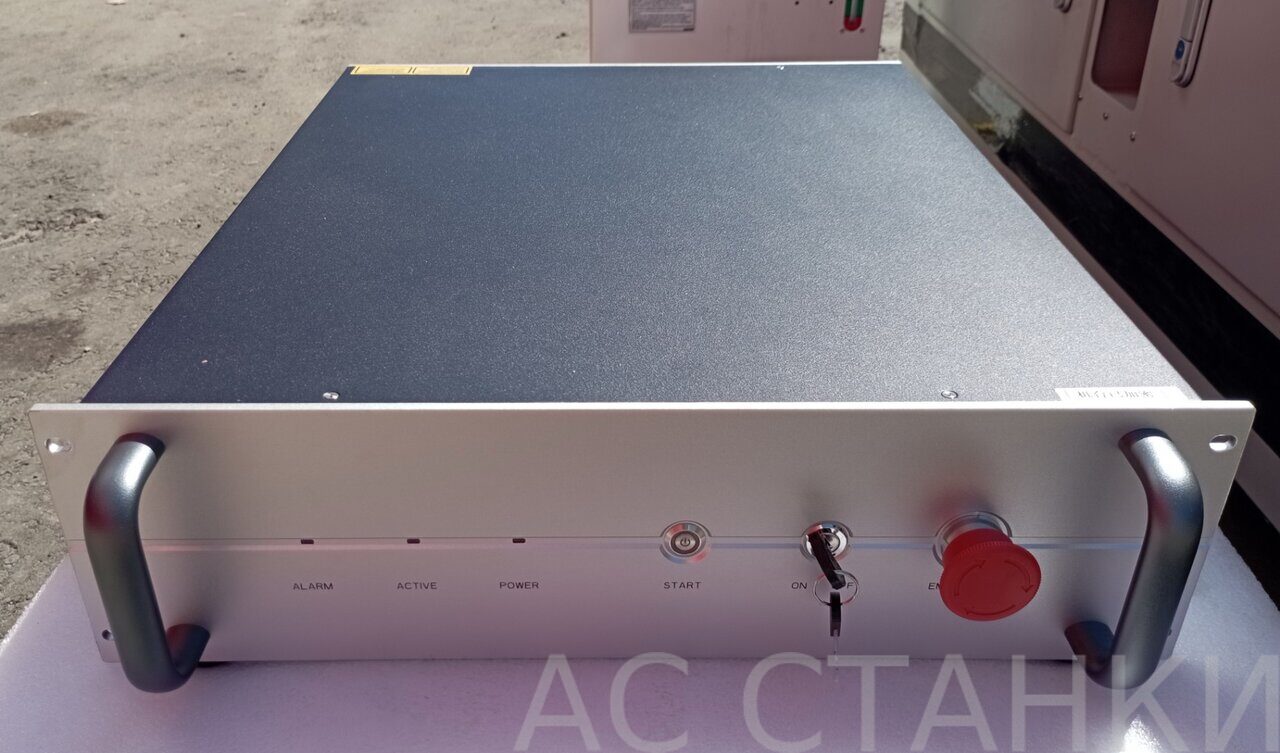

Излучатель известной компании MaxPhotonix - EVERFOTON 1500W
Высокоточные шестерни и зубчатые рейки с двойным приводом, высокоточные рельсовые направляющие.

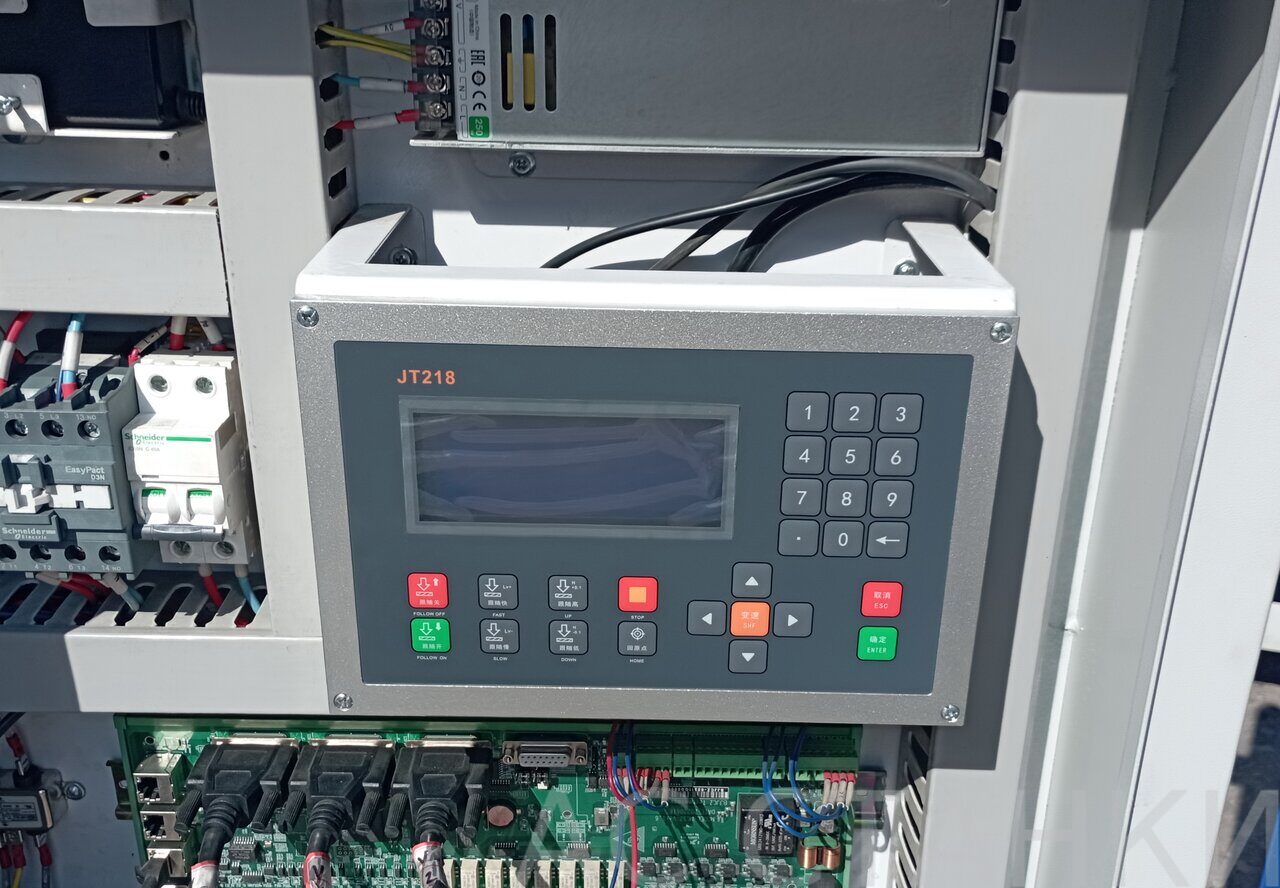

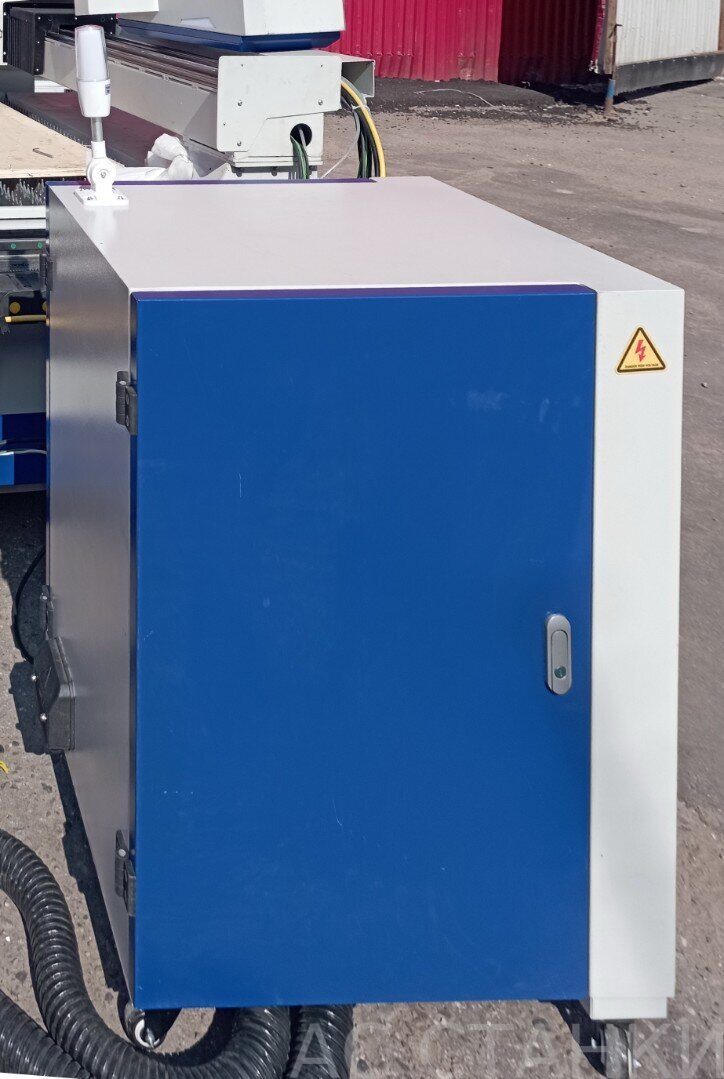

Отдельно стоящий шкаф управления на колесиках не подвержен влиянию вибраций возникающих при работе станка.

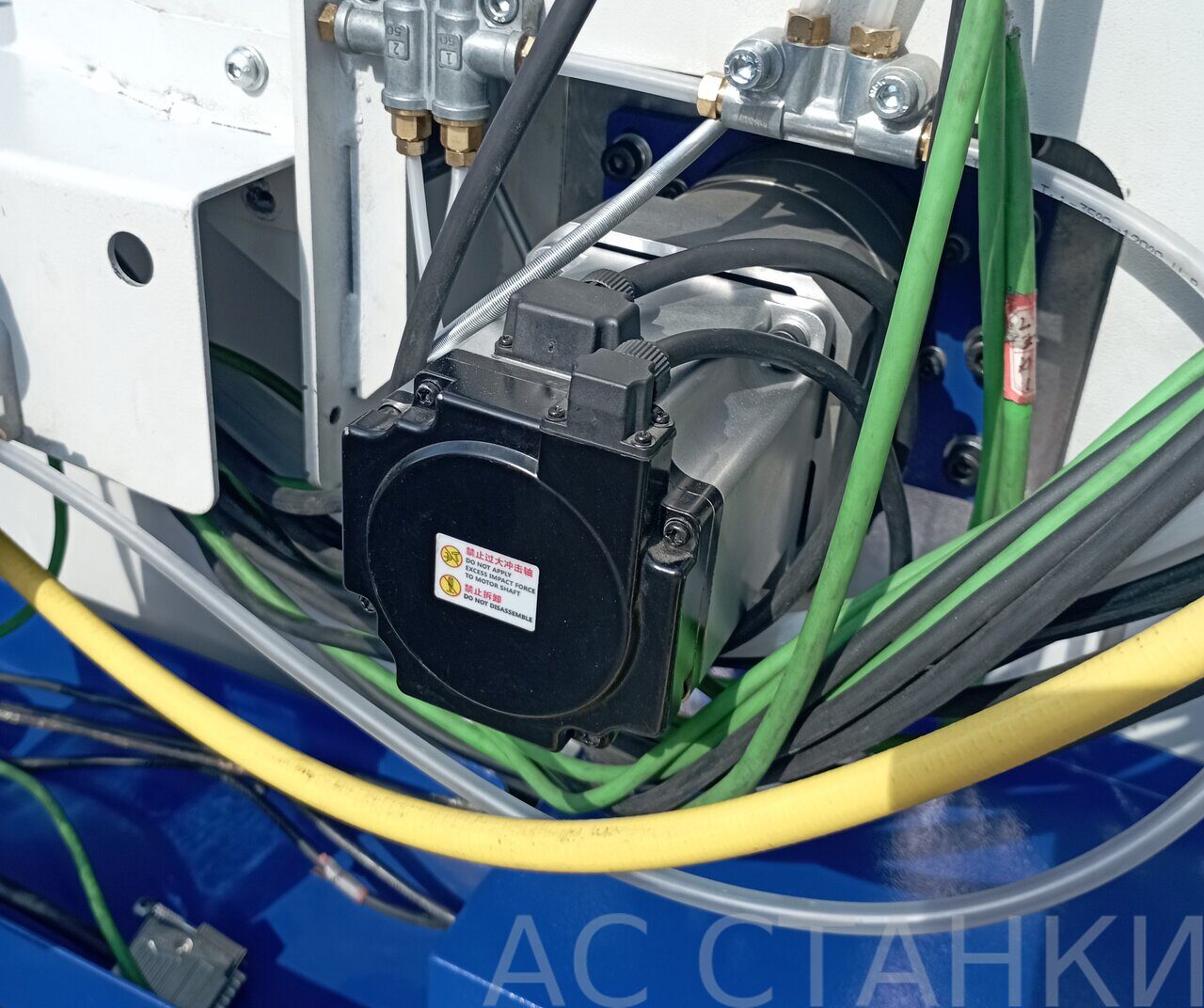

Серводвигатели KCFA 750Вт Станок по всем осям оснащен комбо-серводвигателями

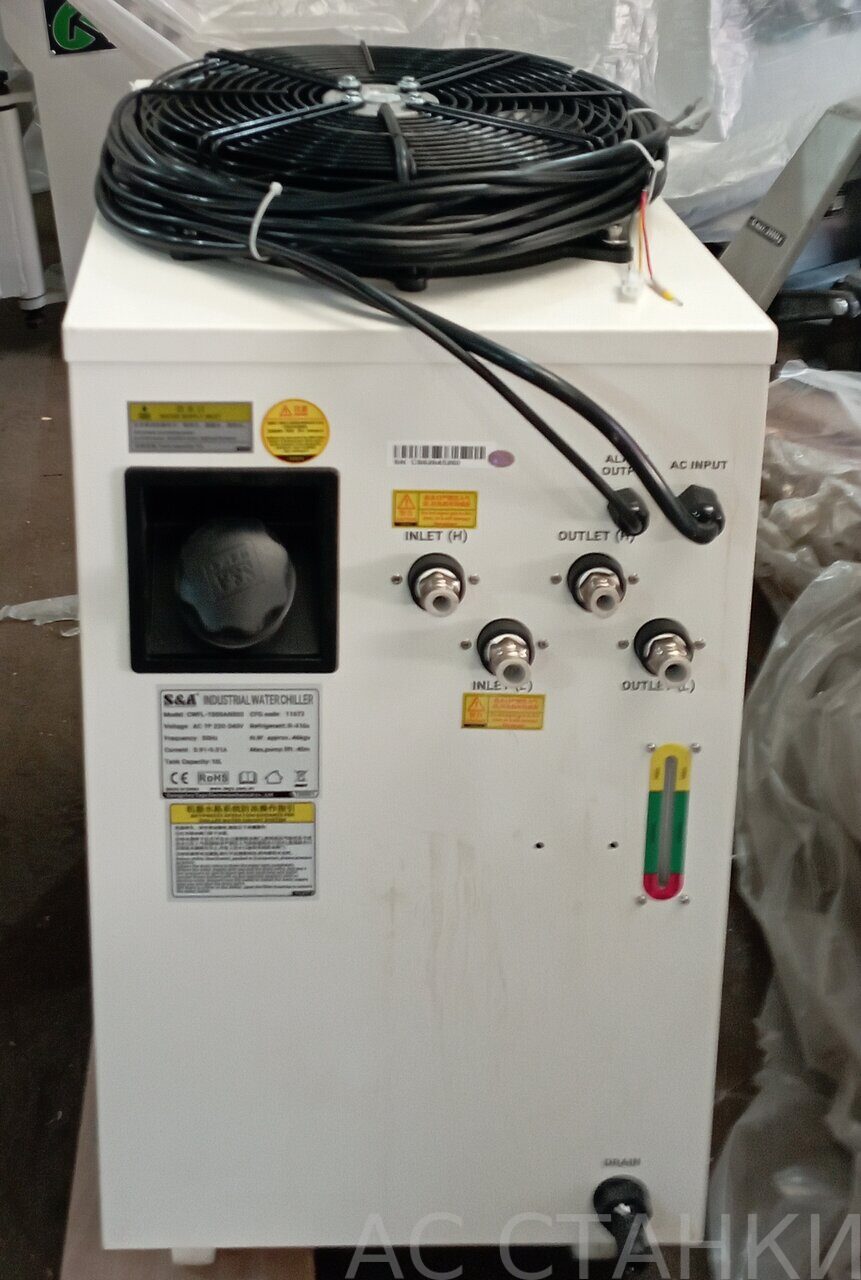

Высокоэффективный чиллер используется для охлаждения излучателя и головы.

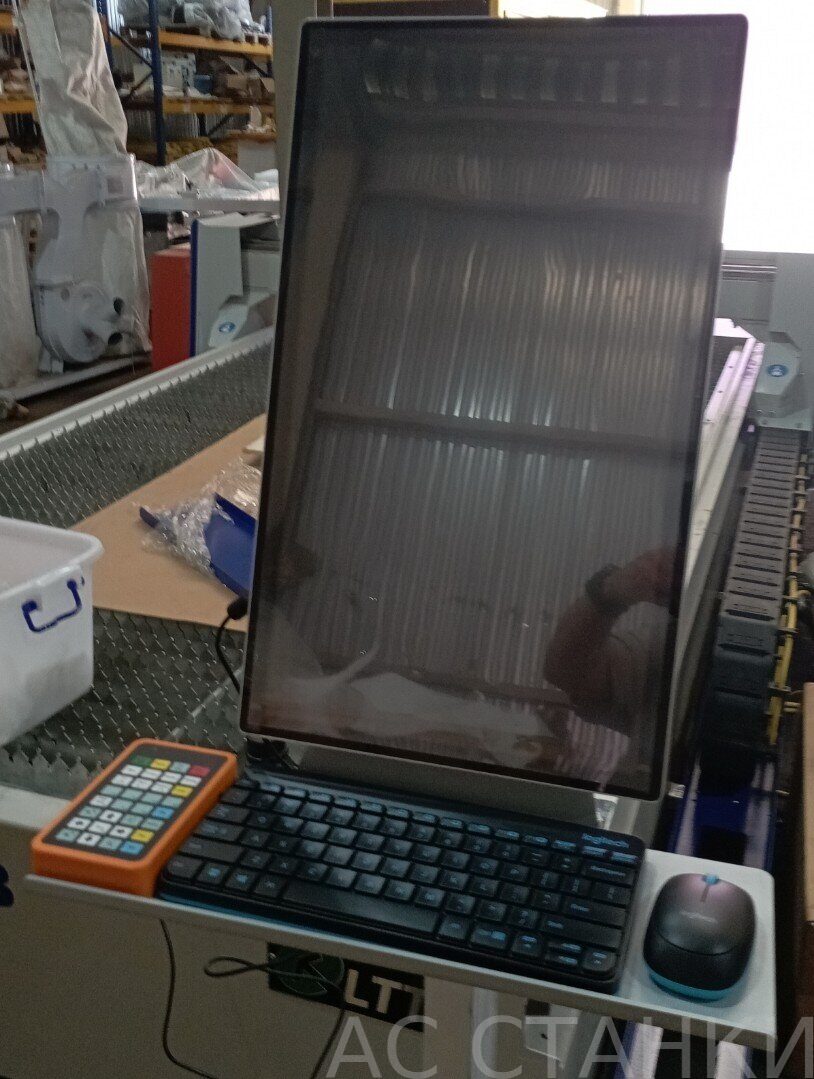

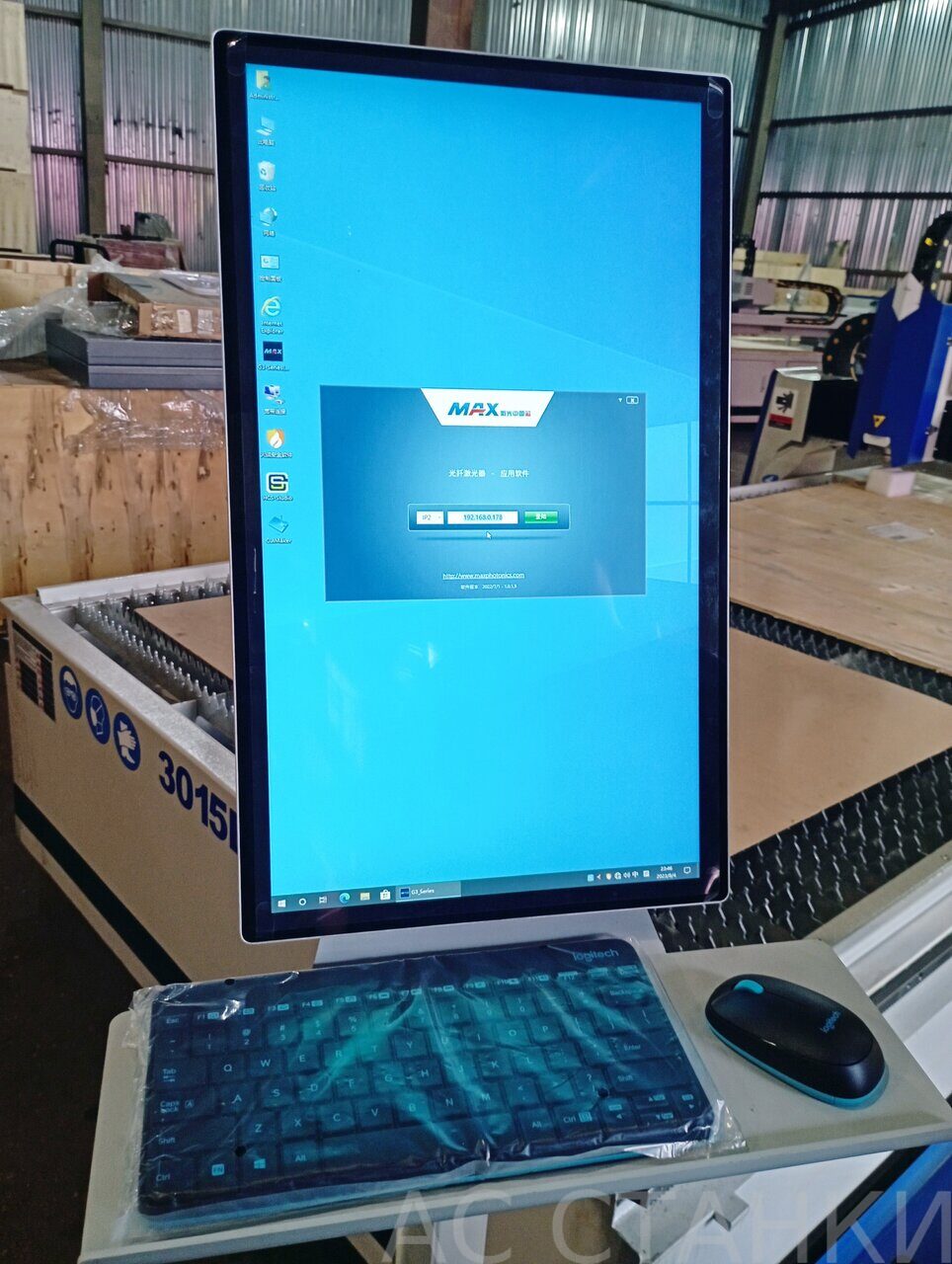

Вертикально-ориентированный экран Система управления Beijing.

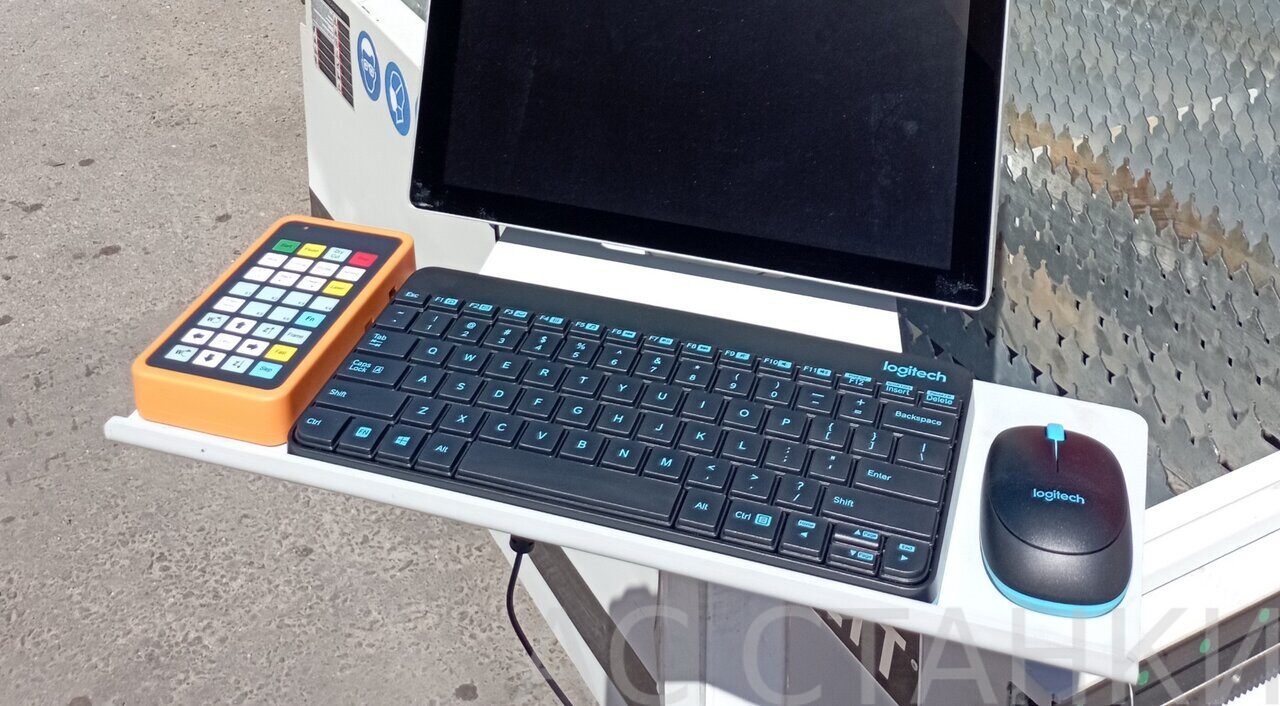

Беспроводные клавиатура, мышь и пульт настройки-отладки.
Надёжные драйвера KCFA на перемещение по осям X,Y,Z
Система регулировки высоты заготовки. Автоматическое отслеживание высоты над стальными листами и заготовками.

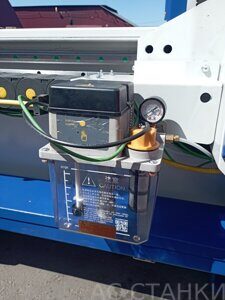

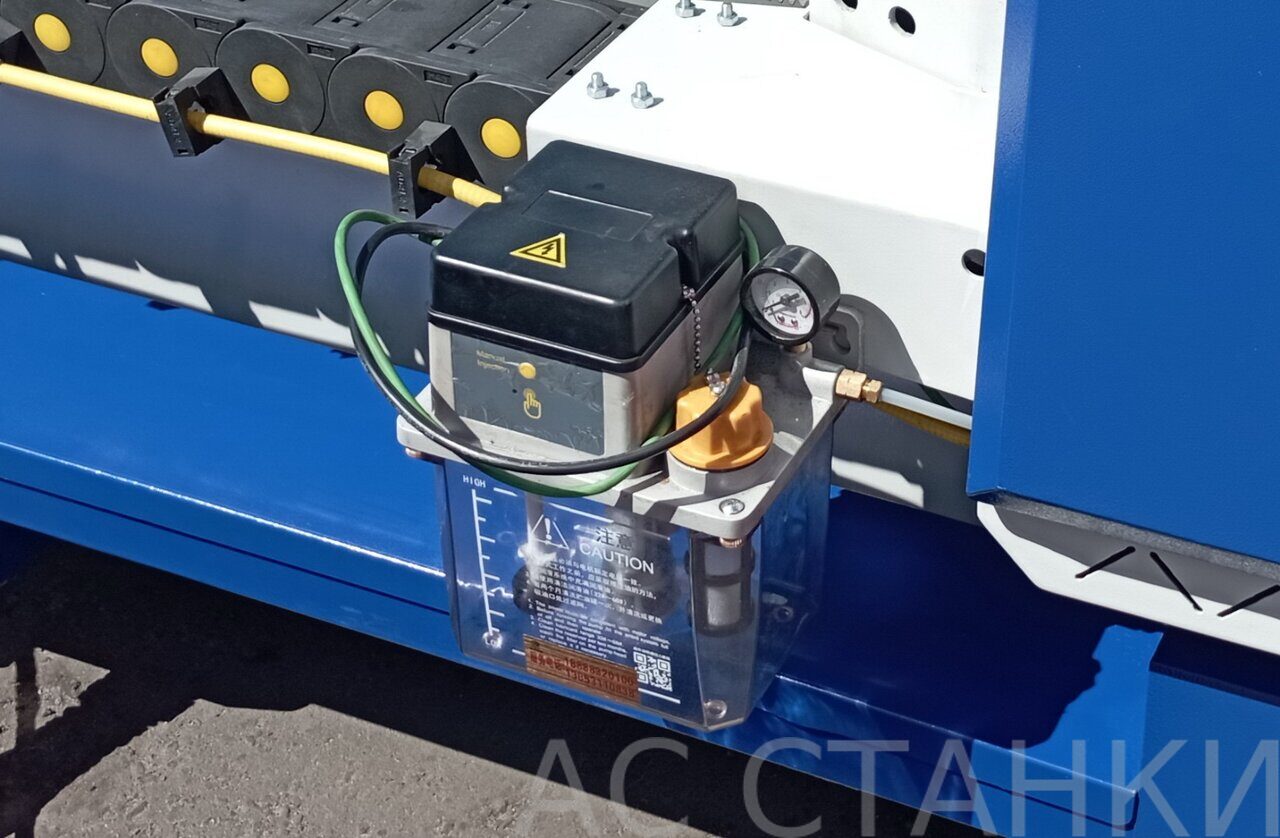

Централизованная система смазки
