Назначение станка
Станок ФОРМАТ 320 предназначен для фрезерования поперечных профильных пазов в стеновом брусе с четырех сторон за одну установку заготовки. Станок так же выполняет операции по точной торцовке бруса, фрезерования пазов под установку дверей и окон и сверлению отверстий под нагели. Станок применяется в поточных производственных комплексах по изготовлению комплектов деревянных домов из профилированного и клееного бруса.
Выполняемые операции:
- Точная торцовка заготовки (опция);
- Выборка паза с четырех сторон;
- Фрезерование пазов под установку дверей и окон (опция);
Сверление отверстий под нагели (опция)
Варианты соединения бруса, выбираемые на станке Формат 320
Принцип работы станка для фрезерования пазов в строительном брусе Формат 320
Заготовка фиксируется на рабочем столе механическим или пневматическим прижимом. Выборка пазов в горизонтальном направлении осуществляется двухголовочным фрезерным агрегатом. Одна фреза проходит по верхней части заготовки, вторая фреза, соответственно по нижней части заготовки. Аналогично происходит выборка пазов в вертикальном направлении. Таким образом формируется четырехсторонний венцовый паз.
Перемещение фрезерных агрегатов происходит согласовано. Полный цикл обработки происходит по одной команде оператора. Возврат инструмента в исходное положение осуществляется на высокой скорости.
Станок комплектуется рольгангами с регулируемыми упорами для позиционирования и разметки заготовок по длине.
Станок не требует специального фундамента и установки в отапливаемых помещениях.

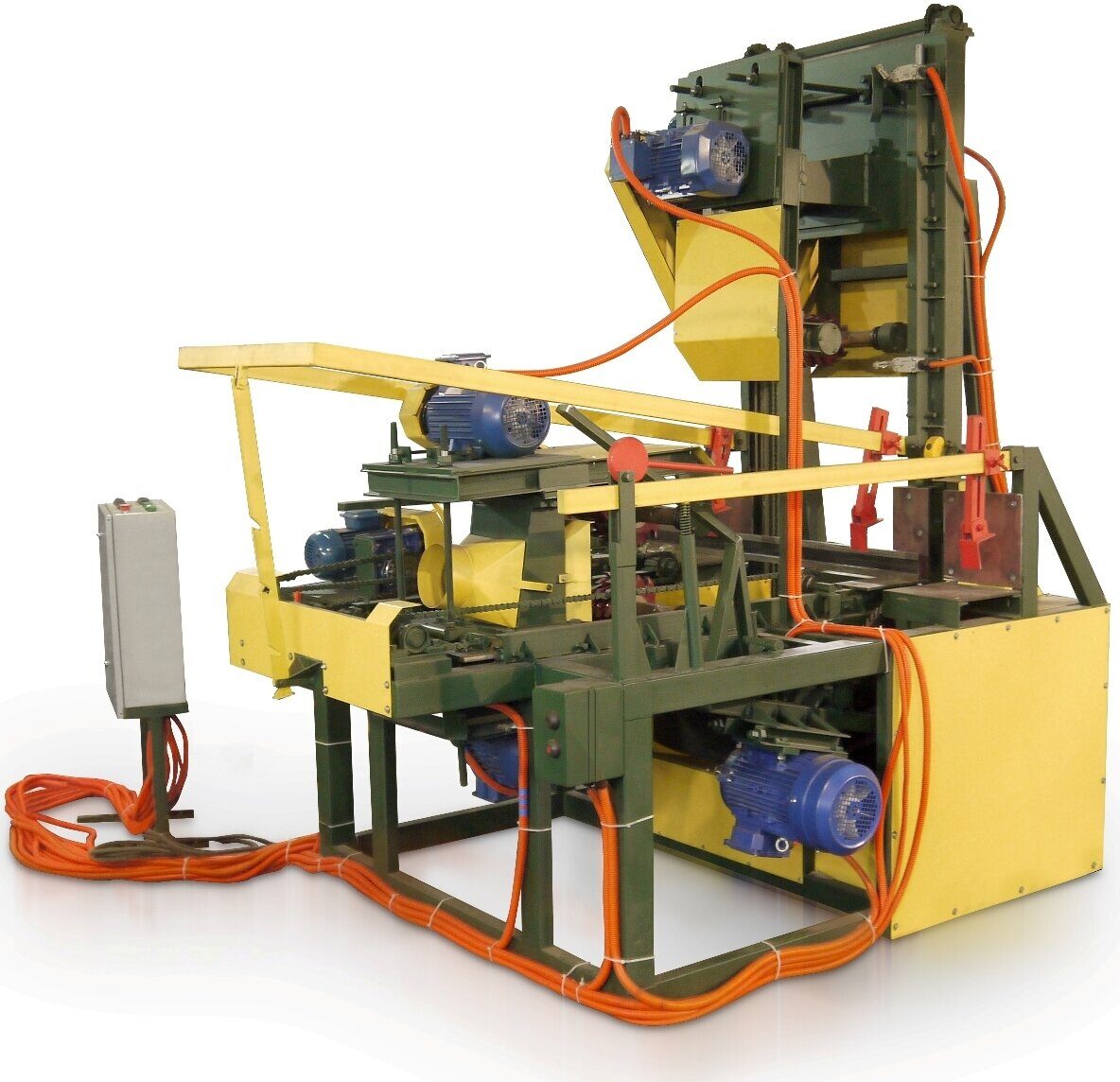

Конструкция станка для фрезерования пазов в брусе Формат 320
Четыре фрезерных узла обеспечивают одновременное фрезерование пазов со всех четырех сторон прямоугольного бруса.- Конструкция фрез обеспечивает широкие возможности для настройки станка на любые варианты пазов в строительном брусе.
- Конструкция станка позволяет в широких пределах регулировать расстояние между фрезами в каждой паре фрезерных узлов.

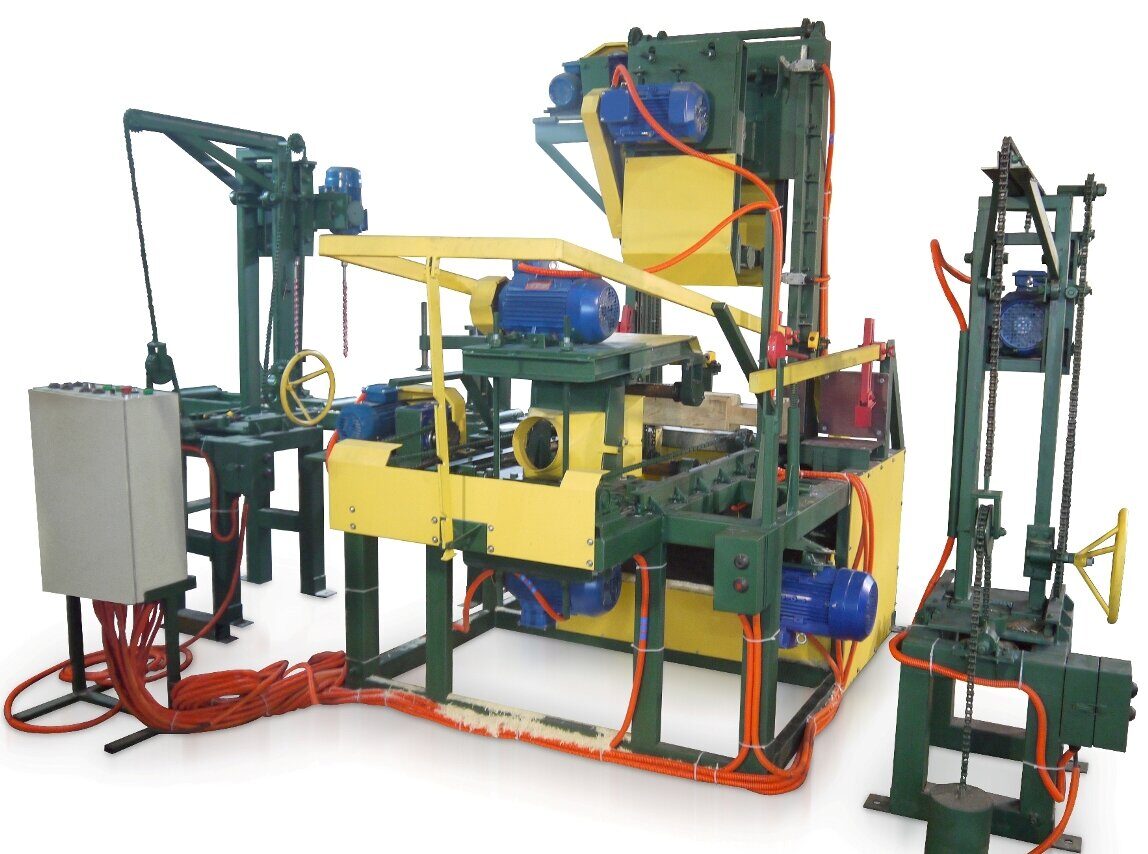

- Станок комбинируется в одну линию с торцовочным узлом и узлом для сверления отверстий под нагели.
- Система регулируемых упоров и лазерных указателей позволяет быстро позиционировать заготовку на каждом этапе обработки: точная торцовка, фрезерование пазов, сверление отверстий.
- Механические регулируемые прижимы позволяют быстро и надежно фиксировать заготовку на всех этапах обработки.
- По желанию заказчика станок может быть укомплектован пневматическими прижимами.
- Скорость фрезерования регулируется с пульта оператора в процессе работы.
Элементы конструкции фрезерного станка Формат 320 предназначенные для обеспечения безопасной работы
- Продуманная система управления исключает необходимость обслуживающему персоналу приближаться к рабочим зонам станка.
- Магнитные конечные выключатели обеспечивают надежную страховку в непредвиденных ситуациях.
Технические характеристики станка для фрезерования пазов в строительном брусе Формат 320
|
Параметр |
ФОРМАТ 320 |
|
Макс. сечение детали (ШхВ), мм |
320х280 |
|
Мощность горизонтальных фрезерных узлов, кВт |
2х7.5 |
|
Мощность вертикальных фрезерных узлов, кВт |
2х5.5 |
|
Мощность сверлильных узлов, кВт |
2х1.5 |
|
Мощность приводов подачи, кВт |
2х2.2 |
|
Мощность узла торцовки, кВт |
5.5 |
|
Суммарная установленная мощность, кВт |
25.4 - 31.4 |
|
Макс. потребляемая мощность, кВт |
17.2 |
|
Частота вращения фрез, об\мин |
4500 |
|
Количество шпинделей |
4 |
|
Габариты (без рольгангов) ДхШхВ, мм |
1600х1400х2700 |
|
Масса станка, кг |
1300 - 1700 |
ФОРМАТ 320. Базовая комплектация:
1. Рама станка;
2. Две пары фрезерных узлов:
a. Привод подачи фрезерных узлов: Вертикального: электромеханический, Горизонтального: электромеханический с регулируемой скоростью;
b. Привод вращения фрез Вертикального фрезерного узла: 2х5,5 кВт;
c. Привод вращения фрез Горизонтального фрезерного узла: 2х7,5 кВт;
3. Механический прижим заготовки;
4. Лазерный указатель - 1 шт.;
5. Регулируемый упор для паза;
6. Патрубки для подключения системы аспирации;
7. Рольганги 2 х 2 м.
Внимание! В базовую комплектацию инструмент (фрезы) не входит.
Описание опций
Торцовочный узел. Позволяет произвести точную торцовку бруса.
Мощность двигателя торцовочного узла. По умолчанию, при заказе торцовочного узла, он оснащается двигателем мощностью 5,0 кВт. Этого достаточно для нормальной работы, однако, чтобы сократить время, затрачиваемое на операцию, можно поставить более мощный двигатель.
Фиксация заготовки. По желанию заказчика может быть установлен пневматический механизм фиксации заготовки на станке для основной операции. Он позволяет ускорить процесс обработки бруса.
Узел фрезерования пазов под дверные и оконные проемы. Позволяет фрезеровать пазы на торцах бруса под установку дверей и окон.
Сверлильный узел. Для сверления отверстий под нагели устанавливается двойной сверлильный узел.
Инструмент. В базовую комплектацию не входит. Состоит из наборных пазовых фрез с твердосплавными напайками.
Рольганги. Для более удобной работы, рольганги, входящие в базовую комплектацию станка, можно сделать длиннее.
