Максимальная скорость подачи, м/мин 80
Количество резов пилы, резов/мин 80
Точность реза, мм 1,0
Мощность электродвигателя пилы, кВт 7,3
Артикул: нет
поделиться:
Купить в один клик
Ваше имя: *
Ваш контактный телефон: *
Комментарий:

Технические характеристики линию оптимизации с роликовой подачей CFS – 100

Наименование характеристики Значение характеристики
Максимальная скорость подачи, м/мин 80
Количество резов пилы, резов/мин 80
Точность реза, мм 1,0
Мощность электродвигателя пилы, кВт 7,3
Частота вращения пильного шпинделя, об/мин 3300
Диаметр пильного диска, мм 455
Посадочный диаметр пильного диска, мм 30
Минимальная длина между метками, мм 20
Давление воздуха, кг/см2:
• станка
• системы удаления дефектов

5 - 6
7 - 9
* Ширину и толщину обрабатываемых заготовок смотреть на диаграмме работы станка!



НАЗНАЧЕНИЕ:

Предназначен для вырезки дефектов (сучков, смоляных карманов и т.п.) из обрезных досок. На станке производится как вырезка дефектных мест так и резка заготовок на запрограммированные длины.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяется перед линией сращивания на предприятиях и в цехах по производству столярных и погонажных изделий, мебели, клееных изделий из древесины, для деревянного домостроения и на других деревообрабатывающих предприятиях.

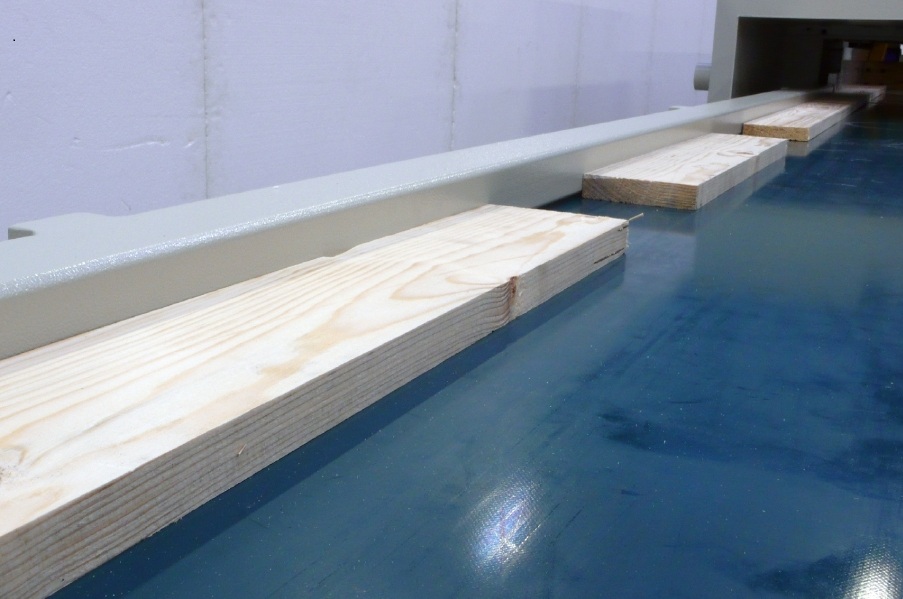

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:





СХЕМА ОБРАБОТКИ:

Станок торцовочный проходного типа CFS - 100, Схема обработки



СХЕМА ГАБАРИТНЫХ РАЗМЕРОВ СТАНКА:

Станок торцовочный проходного типа CFS - 100, схема габаритных размеров станка

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • Программное обеспечение линии позволяет использовать одну или сочетание нескольких программ раскроя и оптимизации;
  • Сенсорный дисплей позволяет просто и быстро вносить корректировки и данные в рабочую программу оптимизации;
  • Легкость и простота в эксплуатации и техническом обслуживании.


ПРИНЦИП РАБОТЫ:

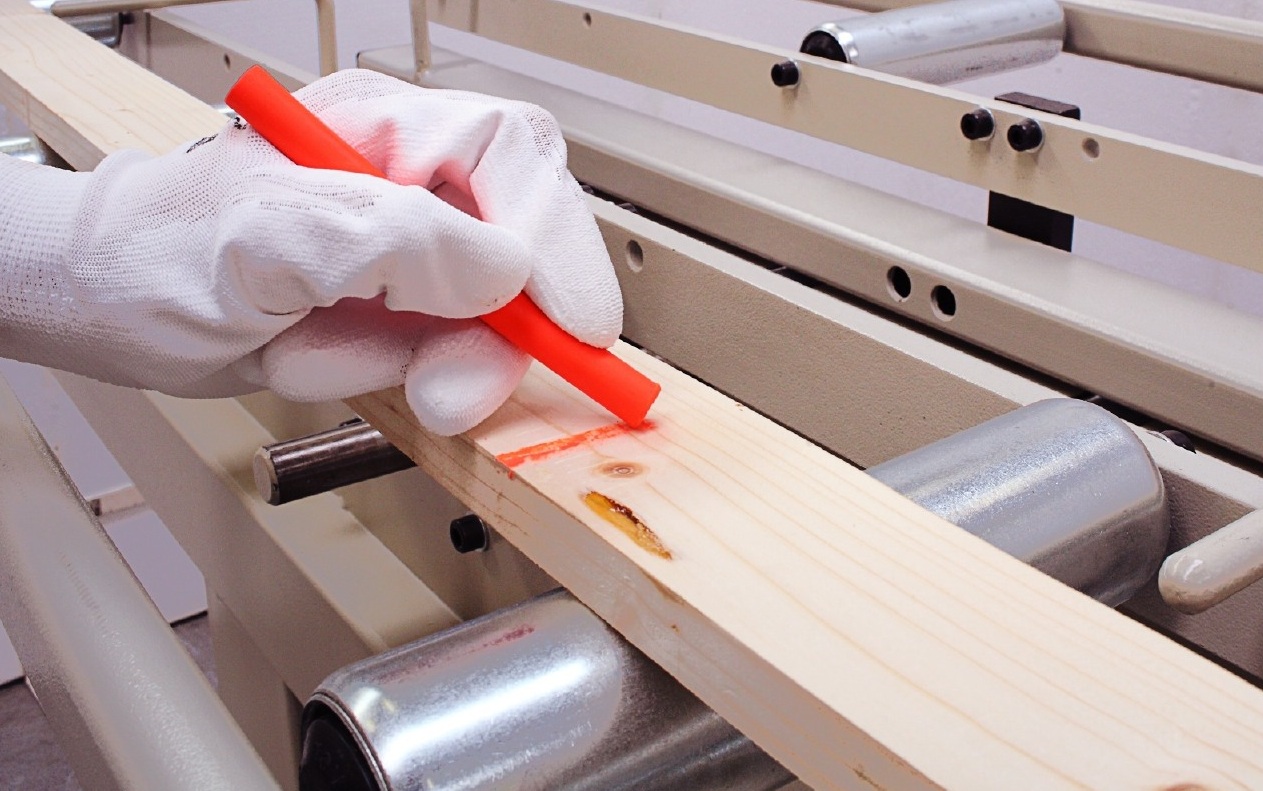

Предварительно оператором с помощью люминесцентного мелка наносятся метки на заготовке в том месте, где требуется вырезка дефектов (сучков, смоляных карманов и т.п.). Подача обрезной доски происходит справа налево при помощи приводного транспортера. Обрезка осуществляется по меткам с помощью автоматического торцовочного станка с функцией вырезки дефектов и с позиционирующим устройством. Метки считываются с помощью установленного на станке фотоэлемента.



РАБОЧИЕ РЕЖИМЫ (ПРОГРАММЫ):

1. Режим фиксированной длины реза

Станок торцовочный проходного типа CFS - 100, Режим фиксированной длины реза

2. Режим последовательного резания (10 вариантов памяти размеров торцовки)

Станок торцовочный проходного типа CFS - 100, Режим последовательного резания. 10 вариантов памяти размеров торцовки

3. Режим двусторонней обрезки с маркировкой линий

Станок торцовочный проходного типа CFS - 100, Режим двусторонней обрезки с маркировкой линий

4. Фиксированной длины реза с маркировкой линий

Станок торцовочный проходного типа CFS - 100, Фиксированной длины реза с маркировкой линий

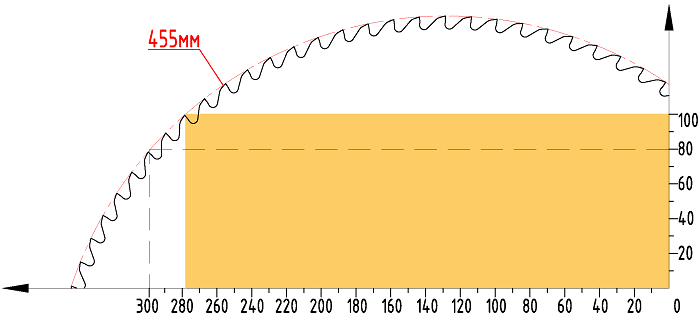

ДИАГРАММА РАБОТЫ СТАНКА:



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Приводные нижние вальцы – 5 шт. и верхние обрезиненные – 5 шт.

Обеспечивают надежную подачу заготовок в зону обработки. Оптимальную настройку позволяют произвести прижимные пневмоцилиндры.

Ресивер емкостью 10 литров входит в базовую комплектацию

Он необходим для бесперебойной работы механизма подъема пилы при большом количестве резов в единицу времени.

Сенсорный Touch-screen экран

Доступный и простой для эксплуатации оператором.

Опциональное оснащение

Для работы с тонкими заготовками (2 мм).
