8978617 руб.
Количество:
Моторизированная система бомбирования, оси
X-R на серводвигателях, комплект инструмента,
подложка 60 мм, быстросъемный инструмент, вторая
педаль (DENER,Турция).
Артикул: нет
поделиться:
Купить в один клик
Ваше имя: *
Ваш контактный телефон: *
Комментарий:

Преимущества станка

ВЫСОКАЯ ПРОИЗВОДИТЕЛЬНОСТЬ ГИБОЧНОГО ПРЕССА DEMA ДОСТИГАЕТСЯ ЗА СЧЁТ:



  • Высоких скоростей: скорость опускания гибочной балки -140мм/с; cкорость гибки – 10 мм/с; cкорость подъема гибочной балки – 120мм/с.
  • Высокой точности позиционирования - заднего упора +- 0,03мм – за счёт сервоприводов и высокоточной ШВП
  • Высокой точности выравнивания гибочной балки - за счет оптических линеек – 0,01мм
  • Высокой скорости перемещения заднего упора - за счет одновременного включения всех осей
  • Пропорциональной гидравлика – расчетное давление в системе, рассчитанное CNC в зависимости от толщины, предела прочности и длины деформируемого материала
  • Системы антипрогиба: ручная/моторизированная
  • CNC управления – c 2D/3D графикой; автоматический расчет последовательности гибки, алгоритмы просчета столкновения детали с частями станка и инструмента, программируемый задний упор
  • Безопасность для оператора:
  • Боковые защитные дверцы;
  • Задняя защитная решетка с датчиком отключения работы пресса;
  • Лазерная защита рук оператора – по желанию.



Стандартная комплектация:

- Тяжёлая сварная станина – ширина стола и основания стола от - 80мм
- Зев 450мм (от модели 26100)
- Контроллер ESA 640; 2D, до 6 осей с системой простого управления Италия
- Количество контролируемых осей от ЧПУ – 3 оси Y1 Y2 X
- Линейные датчики Opkon Турция – гибочная балка выравнивается с точностью 0,01мм при каждом включении пресса
- Зажимная система Amada - Promecam
- Стандартный инструмент EUROSTAMP Италия:

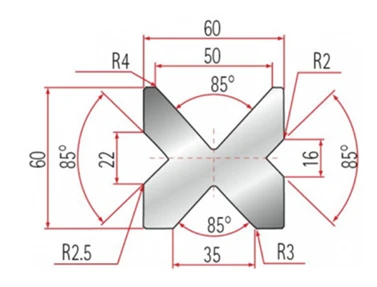

·       2067 - Матрицы 4V L - 85°;
·       1281 - Пуансоны 85°;
·       одна секция пуансона и матрицы разделена для гибки коробок;
·       Подложка 60мм
- Быстрозажимное крепление пуансона
- Моторизированная/ручная, клиновая система анти прогиба (бомбирование)
- 2 пальца заднего упора
- 1 - но осевой задний упор - X управляемая от ЧПУ в стандарте
- ШВП + направляющие заднего упора THK Япония
- Электрические компоненты – Schneider Electric Франция/SIEMENS Германия
- Гидравлическая система – HAWE Hydraulik Германия (70 лет опыта в производстве гидравлических систем высокого давления)
- 2 передние, скользящие опоры
- Боковые защитные дверцы
- Задняя защитная решетка с датчиком отключения работы пресса
- Передвижная консоль с двумя педалями, позволяет работать, как в одиночном так и в повторяющемся цикле
- Подсветка рабочей зоны
Описание основных узлов пресса.

Опциональная комплектация:



  • Контроллер ESA 675; 3D графика, до 128 осей с системой простого управления, Италия
  • Дополнительный блок пальцев заднего упора
  • Лазерная линия гибки
  • Подсветка места гибки (светодиодная лента над креплением пуансона)
  • Передние поддержки AP3 AP4
  • Опциональная конфигурация осей заднего упора:
  • X-R оси от сервомоторов
  • X R Z1 Z2 оси на сервомоторах (ESA 675 или Delem DA 66T/DA69T)
  • X1 X2 R Z1 Z2 оси на сервомоторах (ESA 675 или Delem DA 66T/DA69T)
  • ATF Type X1 X2 R1 R2 Z1 Z2 оси на сервомоторах (ESA 675 или Delem DA 66T/DA69T)
  • X Prime (ESA 675 или Delem DA 66T/DA69T)
  • Сервопривод заднего упора DELTA Тайвань/ Mitsubishi Япония


Возможные контроллеры:


  • DELEM 53 T Голландия
  • DELEM 58 T 4 оси 2D Голландия
  • DELEM 66 T 8+1 осей 2D Голландия
  • DELEM 69 T 16 осей 3D Голландия

Технические характеристики

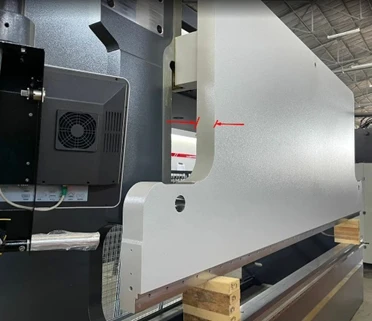

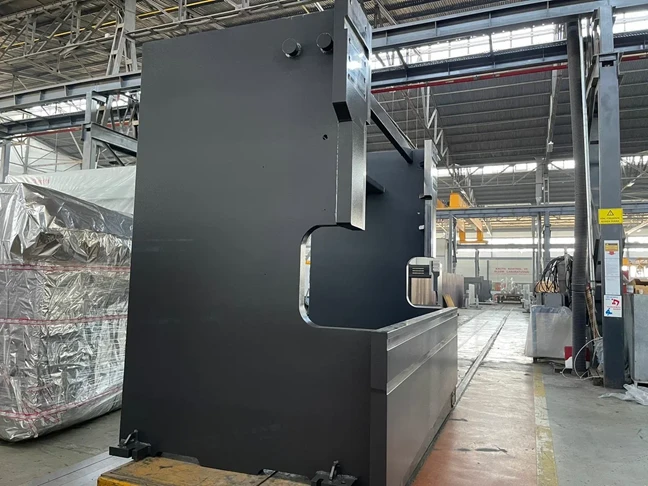

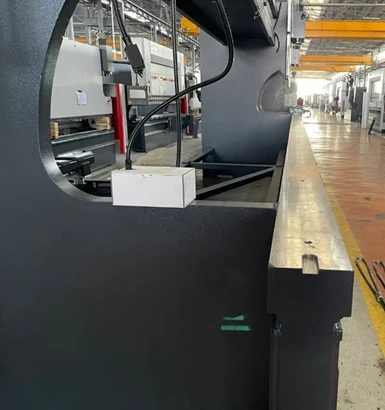

Станина

Выполнена из стали ST44 A1 особо высокого качества, ширина стола от 80мм. Все посадочные места обработаны в сборе на высокоточных фрезерных станках колонного типа. ЗЕВ – 450мм.

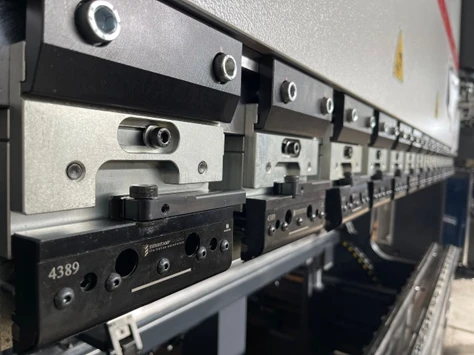

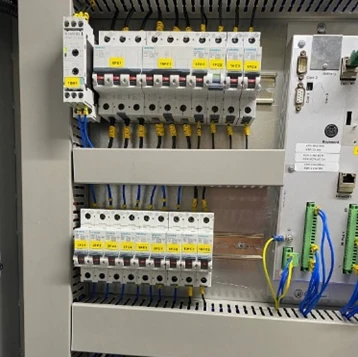

 Быстросъемное крепление  Электрические компоненты

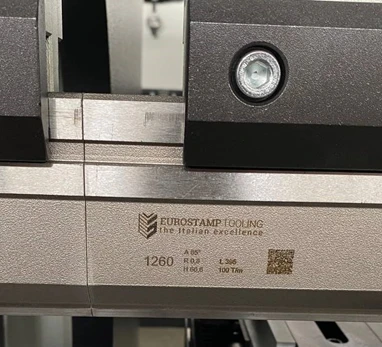

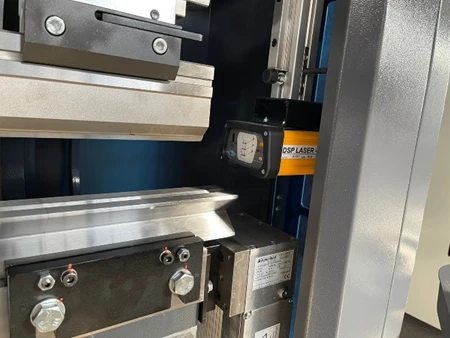

Пуансон/Матрица EUROSTAMP Италия Лазерная защита рук оператора – по желанию

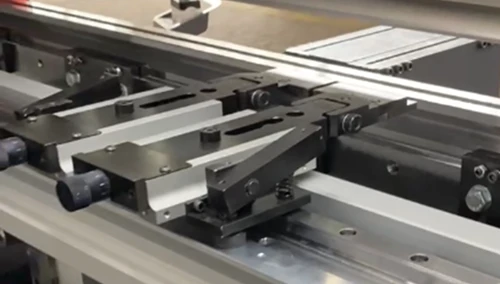

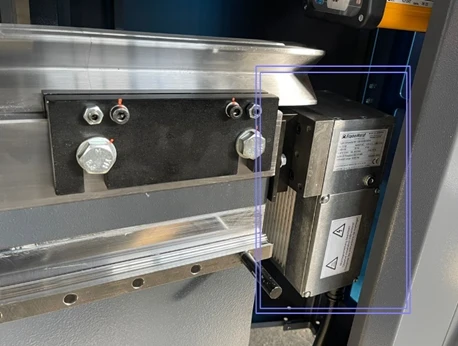

Моторизированное бомбирование

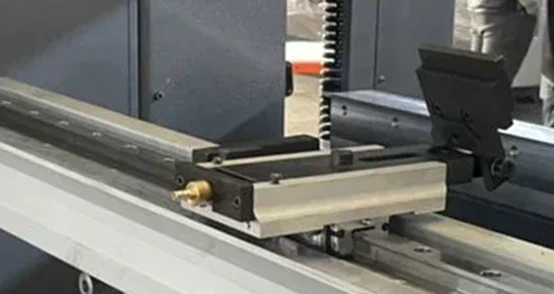

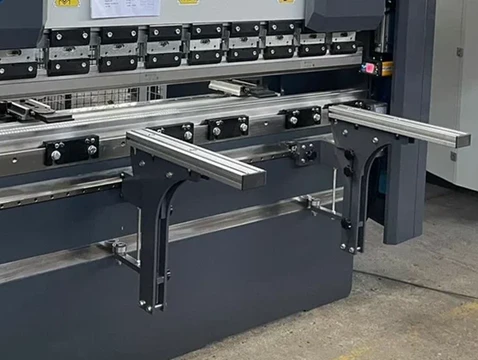

Передние опоры

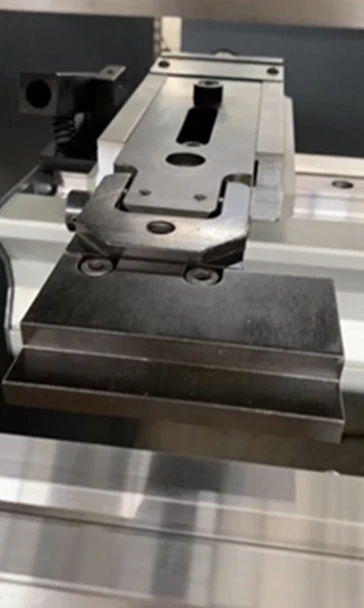

Форма стандартного пальца








Гибочный инструмент

марки Eurostamp Италия

Высокая стойкость 100/80т на 1метр. Сегментные пуансон и матрица – L= 835/805мм – лёгкая замена. Без необходимости центровки матрицы по пуансону на холостом ходу – центровка по подложке.

Cервогидравлическая система

марки HAWE Hydraulik Германия

70 лет опыта в производстве гидравлических систем высокого давления. «Решения для мира под давлением»!

HAWE Hydraulik —бизнес, работающий на международном уровне, со штаб-квартирой в Мюнхене, Германия. 23 дочерние компании в Европе, Северной Америке и Азии предлагают глоба

льную сеть продаж, обслуживания и инжиниринга. Заводы в Германии поставляют продукцию клиентам по всему миру. Эффективные процессы и строгое внимание к качеству обеспечивают надежность, прочность и длительный срок службы продуктов HAWE. HAWE Hydraulik стремится объединить более чем 70-летний опыт работы в области гидравлики с интеграцией новых технологий для предоставления инновационных решений.

ESA S 640 ИТАЛИЯ – 2D, ДО 6 ОСЕЙ, ИТАЛИЯ – стандарт

Италия ESA S640 2D 6-осевой контроллер листогибочного пресса с ЧПУ

Компактный с высокими характеристиками:

  • 15 дюймовый сенсорный экран
  • Производительность на высшем уровне для станков до шести осей.
  • Широкий экран обеспечивает превосходный комфорт для оператора, усиливая преимущества полного графического интерфейса.

Функции:


  • Автоматические расчеты последовательности гибки - База данных материалов
  • Поправка на компенсацию в градусах
  • Доступно динамическое бомбирование для обеспечения идеальной линейности изгиба.

Основные характеристики::



  • 15-дюймовая сенсорная панель (разрешение WSVGA 1366x768)
  • Интегрированная логика FPGA, поверхностный монтаж, оптоволокно
  • Процессор Via Nano X2 E 1,2 ГГц с 2 ГБ ОЗУ
  • Силиконовый жесткий диск (флэш-диск) для более чем 30 000 программ обработки деталей
  • 2 последовательных порта RS-232
  • 2 порта USB для карты памяти
  • 1 сетевой порт
  • 2 можно открыть порт
  •  Волоконно-оптический интерфейс
  • Локальная сеть
  • Прямое подключение транспортира Mitutoyo и устройства Anglecheck для измерения угла в процессе
  • Интерактивный двухмерный графический редактор для ввода данных о заготовках и инструментах
  • Двухмерное графическое отображение корпуса станка, заготовки и инструментов
  • Ручная двухмерная графическая идентификация наилучшей последовательности гибки
  • Программирование положений осей в табличном режиме с автоматической проверкой синтаксиса, автоматическим расчетом положений r, z и A, а также тоннажа изгиба и анти прогиба
  • Пользовательский интерфейс, подобный Windows®
  • Полное автономное программирование на стандартном ПК
  • Настраиваемые тревожные сообщения

ОПЦИЯ - Контроллер ESA VIS-675W Италия – 3D, 128 осей



Разработан инженерами Esautomotion с единственной целью - стать лучшим в мире.
Превосходный интеллект и максимальная реактивность: промышленный интегрированный ПК с операционной системой Windows 10, мощным процессором Intel i5 3,2 ГГц с 8 ГБ оперативной памяти
Позволяет в автономном режиме рассчитать последовательность гибки и инструментов в среде 3D-моделирования, где они проверяются на наличие столкновений между деталью, инструментом и компонентами станка
Интуитивно понятный интерфейс, простота обучения
Сверхбольшой 21-дюймовый ЖК-экран TFT Full HD Multitouch с полностью обновленным интерфейсом для реализации самых передовых функций.
Практически неограниченные возможности подключения и расширения bi-board: 2 порта LAN, 8 портов USB 2.0/3.0.



Основные возможности ПК:

Резистивный 21-дюймовый TFT LCD Full HD Multitouch цветной экран
Промышленный ПК
Процессор Intel I5 3,2 ГГц
Операционная система Windows 10
Оперативная память: 8 Гб
Для всех приложений до 128 осей
2 порта Ethernet в стандартной комплектации
1 последовательный порт RS-232
4 порта USB 2.0 + 4 порта USB 3.0
Доступно на 25 языках

Технические характеристики:

Вы всегда можете обратиться в наш технический отдел для проработки ваших чертежей. Мы подготовим предложение на комплект необходимого дополнительного инструмента.


Страна производства

Турция

Максимальное усилие

135 т

Максимальная длина гибки

3020 мм

Расстояние между колоннами

2555 мм

Скорость опускания балки

160

Рабочая скорость

10

Скорость возврата балки

140

Ход заднего упора по оси Х

320

Вырез в колоннах (зев)

450 мм

Просвет

550 мм

Ход

320 мм

Высота стола

900 мм

Мощность главного двигателя

15

Перемещение по Х

500 мм

Длина, мм

3745

Ширина, мм

2300

Высота, мм

2825

Масса, кг

9150
