| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ФОРМАТНО-РАСКРОЕЧНОГО ОБОРУДОВАНИЯ SI 400 NOVA | |
|
Высота резания при 90°, наиб. (мм) |
140, с пилой Ø 400 |
|
Высота резания при 45°, наиб. (мм) |
97, с пилой Ø 400 |
|
Наклон основной пилы (град.) |
45 |
|
Подъем и поворот пил |
ручной |
|
Скорость вращения основное пилы (об/мин) |
3700 |
|
Скорость вращения подрезной пилы (об/мин) |
8500 |
|
Мощность электродвигателя основной пилы (S6) кВт (л.с.) |
7(9,5) Гц50 |
|
Мощность электродвигателя подрезного узла (S6) кВт (л.с.) |
0,9(1,2) Гц50 |
|
Размеры обрабатываемой заготовки: |
|
|
Ширина реза по параллельной направляющей (мм) |
1270 |
|
Диаметр аспирационного отверстия |
|
Подвижный стол на закаленных направляющих арочной формы, шириной 400 мм.
Ручной подъем и наклон пильного диска с помощью двух маховиков, расположенных на форматно-раскроечном станке с фронтальной стороны;
КОМПЛЕКТАЦИЯ СТАНКА
- Анодированная алюминиевая пильная каретка перемещается по высокоточным закаленным стальным направляющим, которые фиксируются на каретке механически - методом вальцевания.
- Каретка длиной 3200 мм
- Ручной подъем и наклон пильного узла с помощью маховичков, расположенных с передней части станка, и цифровой механической индикации угла наклона
- Рамный стол для форматной обрезки
- для быстрого позиционирования для угловых резов
- Два перекидных упора на телескопической линейке рамного стола
- Удлинение стола на выходе
- Направляющая линейка с позиционированием вручную по метрической линейке, перемещающаяся по стальной цилиндрической направляющей диаметром 40 мм с точностью до 0,1мм
- Ширина реза 1270 мм по параллельной направляющей линейке
- Мощность электродвигателя 7 кВт 50Гц
- Прямой пуск электродвигателя при помощи кнопок
- Подрезной узел с независимым приводом и регулировками с внешней стороны станины, оборудованный упорами для быстрой установки положения подрезной пилы
- Защитный кожух над пильным диском, установленный на расклинивающем ноже, с вытяжным раструбом диаметром 60 мм
- Эксцентриковый прижим
- Упаковка
БЕЗОПАСНОСТЬ И УСТРОЙСТВА ЗАЩИТЫ
- Кнопка аварийного выключения с передней стороны станка
- Защита от перегрузок
- Основной выключатель, закрываемый на навесной замок
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
 |
Алюминиевая пильная каретка перемещается по стальным шлифованным призматическим направляющим арочной формы, запрессованным в каретку. Это обеспечивает непревзойденно высокоточный рез. |
 |

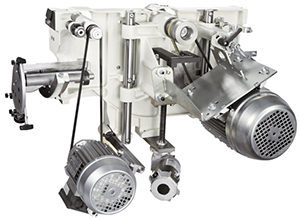

Пильный узел перемещается по линейным цилиндрическим направляющим, что гарантирует гладкий ход и точную настройку. Закрытая структура корпуса обеспечивает максимальную жесткость на скручивание и гарантирует отсутствие вибраций. |
 |
Подрезной узел с ручной настройкой. Высокоточный рычажный механизм контролирует вертикальную и горизонтальную настройку подрезной пилы, обеспечивая идеально точное позиционирование. Наличие базирующих упоров позволяет быстро установить подрезную пилу в предыдущее положение. Это сводит к минимуму количество тестовых пропилов. |
 |
Подъем и наклон пильного блока рукоятками, расположенными в передней части станка.Легкий доступ к пильному узлу. |
