Назначение

  • Четырехсторонние станки AB, в зависимости от комплектации, предназначены:

    - калибровка заготовки

    - изготовление погонажных изделий (половая доска, вагонка, наличник, брусок, плинтус и прочей аналогичной продукции)

    - высокоскоростное изготовление погонажных изделий (макс. скорость подачи 60 м/мин)

    - строгание и профилирование бруса (макс. Возможное сечение 250-230 мм)

    - калибровка и деление заготовки блоком дисковых пил

Область применения

Четырехсторонние станки применяются на малых, средних и крупных предприятиях по производству погонажных изделий, строительного бруса, мебельного щита. Данный вид оборудования, является неотъемлемой частью в технологии, при производстве строительного бруса и прочих профилированных изделий.

Ключевые особенности

2022-02-02_13-07-28.pngСТАНИНА

Цельнолитая чугунная станина обеспечивает максимальную стабильность и жесткость, препятствует возникновению вибрации, даже на самой высокой скорости подачи.

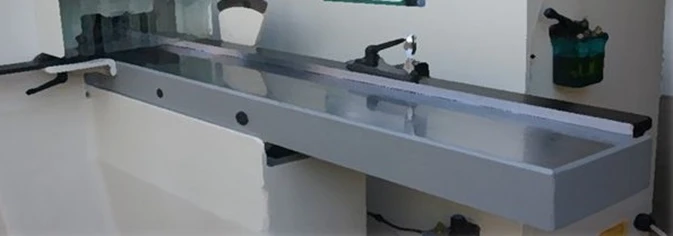

  РАБОЧИЙ СТОЛ

Литой подающий и рабочий стол покрыты слоем хрома, для большей износостойкости и уменьшения трения заготовки об стол. Настройка боковой направляющей линейки и подающего стола осуществляется с помощью рычагов. Перед входным окном имеется дополнительный боковой прижим.

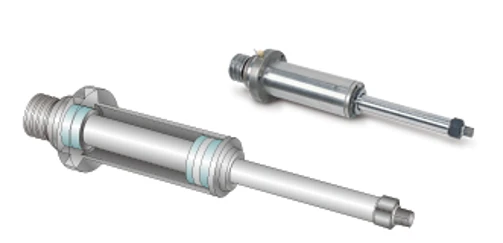

ШПИНДЕЛИ

Высокоточные шпиндели, прошедшие прецизионную обработку комплектуются подшипниками SKF, что позволяет получать безупречное качество строганой поверхности с точностью до 0,01 мм. Стандартная частота вращения шпинделя 6000 об/мин. Опционально возможно 9000 об/мин.

Станок AB 6-23 (230x230) оснащается двумя контрапорами на 5-м и 6-м шпинделях, которые позволяют устанавливать тяжелый инструмент для профилирования деталей по всей ширине.

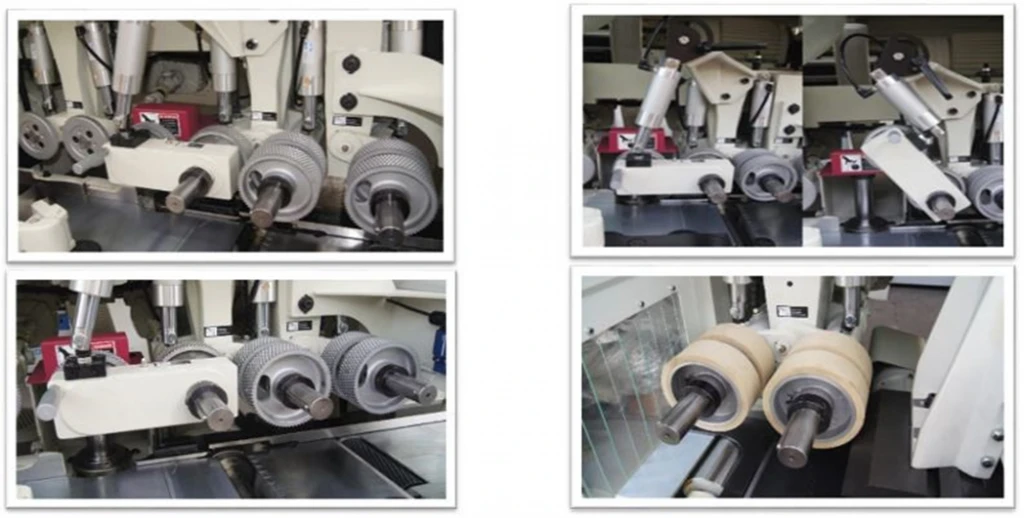

система подачиСИСТЕМА ПОДАЧИ

Система подачи заготовок состоит из верхней подающей – прижимной группы и нижних холостых, и приводных роликов, привод осуществляется редукторами через карданные валы и муфты закрытого типа.

Состав подающей группы:

-  приводные верхние рифленые ролики обеспечивают надежную и уверенную протяжку массивных заготовок, а также подачу на высоких скоростях.

-  полиуретановые верхние ролики на выходе не повредят поверхность заготовок после чистовой обработки.

- нижние рифленые и гладкие ролики в столе дополняют верхнюю группу, что способствует продвижению деталей большой ширины и большого сечения. Длина первого нижнего подающего ролика составляет 200 мм.



- механизм подачи коротких заготовок позволяет обрабатывать заготовки длинной от 240 мм, при подаче по одной заготовки.

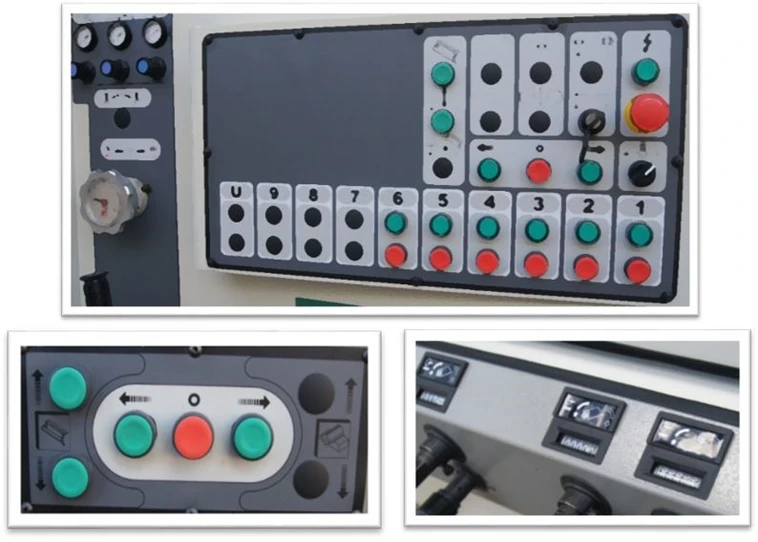

ПУЛЬТ УПРАВЛЕНИЯ

Для настройки станка предусмотрены несколько панелей управления и цифровые счетчики.

- центральный пульт управления (вкл/выкл. шпинделей, управление системой подачи, подъем/ опускание траверсы, аварийный стоп, регулировка скорости подачи, регуляторы давления подающей группы)

- дополнительный пульт управления (управление системой подачи, подъем/ опускание траверсы)

- кнопка аварийной остановки



- цифровые счетчики прижимных башмаков и шпинделей



Параметры

AB 6-23 (комплектация 60 м/мин)

Количество шпинделей

шт

6

Максимальная/минимальная обрабатываемая ширина

мм

230 - 18

Максимальная/минимальная обрабатываемая толщина

мм

160 - 6

Минимальная рабочая длина

мм

200

Мощность на 1м, 2м шпинделях

кВт

11

Мощность на 3м, 4м, 5м, 6м шпинделях

кВт

11

Двигатель подачи

кВт

11

Двигатель перемещения вверх/вниз

кВт

0,75

Диаметр шпинделя

мм

50

Частота вращения ножевой головки при 50 Гц

об/мин

6200

Скорость подачи

м/мин

8 - 60

Диаметр ножевой головки на первом нижнем шпинделе

мм

100-160

Диаметр ножевой головки на правом шпинделе

мм

110-200

Диаметр ножевой головки на левом шпинделе

мм

110-200

Диаметр ножевой головки на верхнем шпинделе

мм

110-200

Диаметр ножевой головки на втором нижнем шпинделе

мм

100-250

Перемещение вертикальных шпинделей

мм

45

Макс. перемещение горизонтальных шпинделей

мм

35

Давление для пневмосистемы

бар

6

Диаметр отвода отходов

мм

150

Габаритные размеры (длина*ширина*высота)

мм

4320*2010*2110

Масса

кг

4800/5400

Опции, входящие в комплектацию станка





Увеличение мощности первого и второго шпинделя (базовая мощность 5,5 кВт) до 11 кВт

кВт

Включено

Увеличение мощности 3,4,5,6 шпинделя (базовая мощность 7,5 кВт) до 11 кВт

кВт

Включено

Контропоры на 5 и 6 шпинделе



Включено

Диаметр шпинделей 50 мм (базовый диаметр 40 мм)

мм

Включено

Инвертор для регулировки скорости подачи (базовая комплектация – вариатор)



Включено

Центральный порт смазки узлов



Включено

Боковой пневматический прижим



Включено

Ручной прямой джоинтер на 6 ом шпинделе



Включено

9000 об/мин на 6 ом шпинделе

Об/мин

Включено
